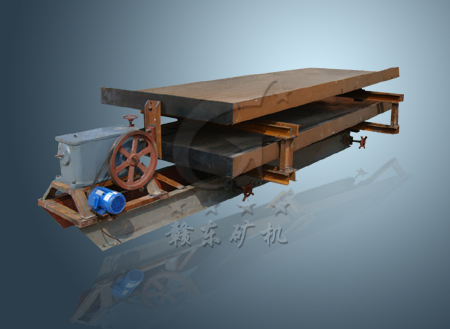

在6-S摇床床面上加上一层尺寸与原有床面相同的床面, 上下两层床面用钢板五点连接支撑, 它们的间距400毫米, 自由空间约300毫米, 如图所示。


双层摇床结构示意图

   床头仍采用双曲柄摇杆机构, 弹簧盒在摇动箱外, 曲轴、拉杆、弹簧、摇杆等部件都加大了尺寸, 材质要求未变。床面为玻璃钢床面, 上下层尺寸均为1823×1558×4520毫米。上下层床面共用下层床面的一套调坡装置, 采用摇动肘板支承。其调整座板和基座的旋转弧线半径增大至545毫米, 以适应圆弧支点转动圆心与牵引螺丝中心在同一直线上。
　

　　广泛应用于选别钨、锡、钽、铌、金和其他稀有金属和贵金属矿。可用于粗选、扫选等不同作业，选别粗砂(2-0.5mm)、细砂(0.5-0.074mm)、矿泥(-0.074)等不同粒级。也可用于选别铁、锰矿石和煤。当处理钨、锡等矿石时，摇床的有效回收粒度范围为2-0.22毫米。
