 当前位置:产品中心 > 重力选矿设备 > 6-s玻璃钢摇床

玻璃钢摇床,抬浮摇床,摇床价格,摇床工作原理,摇床出口
产品名称: 6-s玻璃钢摇床
产品别名: 6s玻璃钢摇床
规格型号: 6-S
推荐等级: ★★★★☆


  产 品 概 况:

  6-S摇床是重力选矿的主要设备之一,它广泛应用于选别钨、锡、钽、铌、金和其他稀有金属和贵金属矿。可用于粗选、精选、扫选等不同作业,选别粗砂(2-0.5mm)、细砂(0.5-0.074mm)、矿泥(-0.074)等不同粒级。也可用于选别铁、锰矿石和煤。当处理钨、锡等矿石时,摇床的有效回收粒度范围为2-0.22毫米。
  摇床的选矿过程是在具有复条的倾斜床面上进行的,矿粒群从床面上角的给矿槽送入,同时由给水槽供给横向冲洗水,于是矿粒在重力,横向流水冲力,床面作往复不对称运动所产生的惯性和摩擦力的作用下,按比重和粒度分层,并沿床面作纵向运动和沿倾斜床面作横向运动。因此,比重和粒度不同的矿粒沿着各自的运动方向逐渐由A边向B边呈扇形流下,分别从精矿端和尾矿侧的不同区排出,最后被分成精矿,中矿和尾矿。
  6-s摇床具有富矿比高,选别效率高,看管容易,便于调节冲程。在改变横向坡度和冲程是仍可保持床面运行平衡,弹簧放置在箱体内,结构紧凑,且能依次得出最终精矿和最终尾矿。


  产 品 结 构 及 材 质:

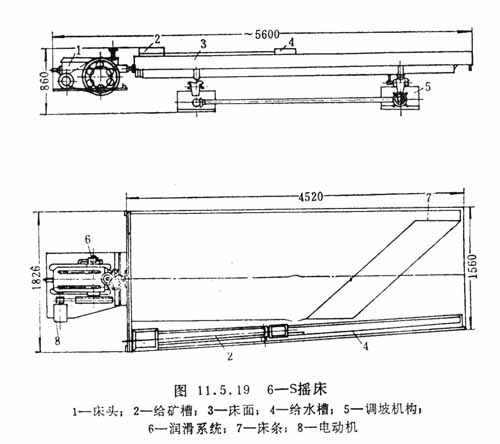

本摇床主要由床头、电动机、调坡器、床面、矿槽、水槽、来复条以及润滑系统等八个部分组成。
  床面的纵向往复运动是通过曲柄连杆式传动机构来实现的。电动机通过皮带传动使大皮带轮带动曲轴旋转,摇杆随之作上、下运动,摇杆向下运动时,肘板推动后轴和往复杆向后移动,弹簧受到压缩。床面是通过联动座和往复杆相连的,所以此时亦使床面作后退运动,当摇杆向上运动时,由于受到弹簧的伸张力推动,床面随之向前运动。

  床面向前运动期间,肘板间的夹角是由大向小变化,肘板端点的水平移动速度则由小向大变化。故床面的前进运动即由慢而快,反之在床面后退时,则由快而慢从而造成了等差运动,这样可保证床面上的物料向前运动,并进行按比重分选。
  床面外形呈直角梯形,在木制框架内,木板沿斜向(与轴线交角45度)拼成平面。床面分漆灰刻槽床面及橡胶床面两种。漆灰刻槽床面用于选别细泥,橡胶床面则用于选别粗矿。用于选取细泥的摇床面沿纵向有0.5度左右的向下倾斜,用于选别粗砂的摇床则在纵向有1-2度的倾斜,在精矿端抬高。纵向坡度的大小借支撑机构上的螺栓调节。

  床面用摇动支撑支承在调坡机构上。摇动支撑使床面在垂直平面内作弧线起伏的前后往复运动。摇动支撑用槽钢固定在调节座板上,当用手轮通过调节丝杆使调节座板在鞍形座上回转时,即可调节床面倾角。


  产 品 应 用 范 围:

     6-S摇床是重力选矿的主要设备之一,它广泛应用于选别钨、锡、钽、铌、金和其他稀有金属和贵金属矿。可用于粗选、精选、扫选等不同作业,选别粗砂(2-0.5mm)、细砂(0.5-0.074mm)、矿泥(-0.074)等不同粒级。也可用于选别铁、锰矿石和煤。当处理钨、锡等矿石时,摇床的有效回收粒度范围为2-0.22毫米。

  产 品 规 格 及 技 术 参 数:

名 称
单 位
粗矿床面
细砂床面
矿泥床面
长度
mm
4450
4450
4450
传动端宽
mm
1855
1855
1855
精矿端宽
mm
1550
1550
1550
****给矿粒度
mm
2
0.5
0.15
给矿量
t/d
30-60
10-20
15-25
给矿浓度
%
25-30
20-25
15-25
行程
mm
16-22
11-16
8-16
频率
f
45-48
18-53
50-57
床面清洗水量
t/d
80-150
30-60
10-17
床面横向坡度
2°30-4°30
1°30-3°30
1°-2°
床面纵向坡度
1.4
0.92
-----
床面尖夹角
32°-42°
40°
42°
选矿面积
立方米
7.6
7.6
7.6
床面长度比

2.6
2.6
2.6
床面断面形状

矩形
锯齿型
三角形
电机功率
KW
1.1
1.1
1.1
传动机构

偏心连杆机构

  根据给矿位置的不同,摇床可分为右摇床及左摇床两种形式。右式摇床的给矿位置对于摇动机构来说在右边,左式摇床则给矿位置在左边。

根据摇床的安装基础可分为以下类型

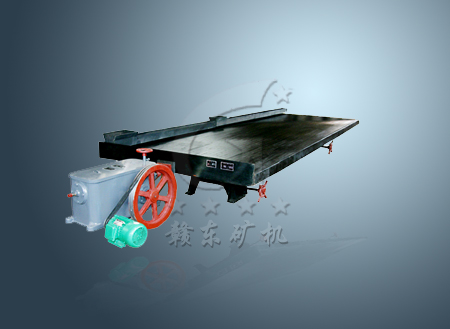

固定式摇床

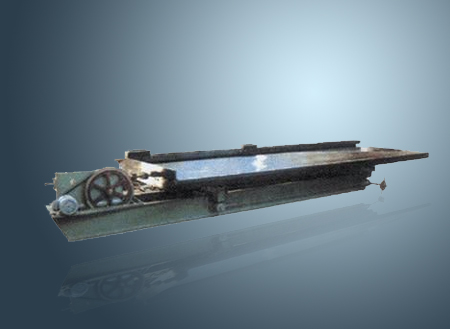

带小槽钢支架摇床 带大槽钢支架摇床

摇床主要配件和易损件

主要配件表

编号
名称
规格
件数
备注
1
曲轴油封
¢74×¢48×12
1
外购
2
往复杆油封
¢60×¢36×12
2
外购
3
滚锥轴承
7310#
2
外购
4
三角皮带
A型2025
2
外购

主要易损件表

编号
图号
名称
件数
备注
1
K533.1.00-9
肘板
2

2
K533.1.00-7
摇杆
1

3
K533.1.00-8
摇杆上盖
1

4
K533.1.00-9
摇杆下盖
1

5
K533.1.00-10
后肘板座
1

6
K533.1.00-27
调节肘板座
1

7
K533.1.00-19
曲轴
1

8
K533.1.00-14
后轴轴承座
1

9
K533.1.00-23
往复杆
1

10
K533.1.00-24
往复铜杆套
1

11
K533.1.00-12
摇动撑板
4

12
K533.1.00-14
摇动下座
4

-----------------------------------------------------------------------------------------------------------------
