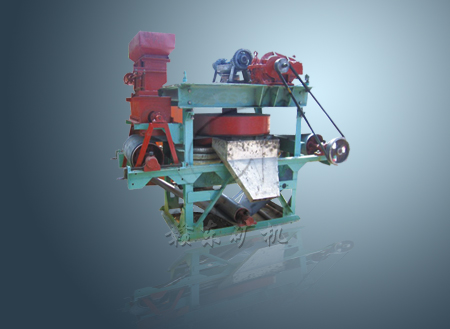

本机由两大部分组成：即主机（机械）和电气（控制柜）。当被分选矿物装入给料斗内，根据矿物的性质，粒度及分选要求，将磁盘齿尖与输送带的间隙调在理想的范围内（一般1mm左右），将控制柜的直流电流调到合适的大小（一般4~6安），下料进到永磁给矿滚筒，除去里边的强导磁矿物，在通过下料板均匀地撒落在输送带上（矿物厚度一般在0.2mm~0.8mm之间，整机运转时，输送带将矿物输送到磁盘下面，顺磁性矿物很快被吸在磁齿尖上，待磁盘转到弱磁区时，在本身的重力和离心力的作用下，自动落在精矿斗内，而抗磁性矿物将沿输送带传送到尾矿斗排出）。
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
