 当前位置:产品中心 > 浮选、磁选设备 > BS-K型充气式浮选机

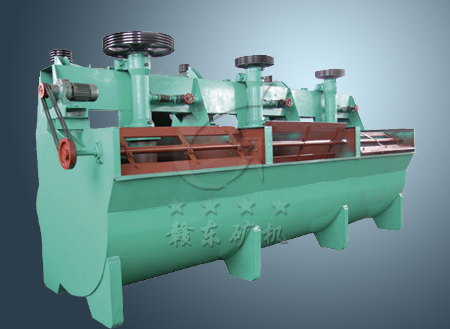

BS-K型充气式浮选机
产品名称: BS-K型充气式浮选机
产品别名: 浮选机、浮选设备
规格型号: BS-K
推荐等级: ★★★★★


  产 品 概 况:


   浮选机工作时,随着叶轮的旋转,槽内矿浆从四周经槽底由叶轮下端吸到叶轮叶片之间,同时,由鼓风机给入的低压空气经空心轴和叶轮腔的空气分配器,也进入其中。矿浆与空气在叶片之间充分混合后,从叶轮上半部周边向斜上方推出,由定子稳流和定向后进入整个槽中。气泡上升到泡沫稳定区,经过富集过程,泡沫从溢流堰自流溢出,进入泡沫槽。还有一部分矿浆向叶轮下部流去,再经叶轮搅拌,重新混合形成矿化气泡,剩余的矿浆流向下一槽,直到最终成为尾矿。



  产 品 结 构 及 材 质:



  • ★结构特点

    ●主轴部分侧挂在机架上,结构轻巧,安装方便

    ●叶轮呈截圆锥形,定子为放射状,搅拌能力强,功耗低

    ●采用U形槽体,尾砂沉积少

    ● 叶轮直径小,圆周速度低,功耗小

    ▲性能特点

    ◇功耗很小,可节能30-50%

    ◇空气弥散好,气泡分散均匀,泡沫稳定

    ◇固体颗粒可充分悬浮,不易沉槽,浆气混合好,浮选指标高

    ◇ 易损件磨损轻,寿命长

    特别提示

    ●机械搅拌式,不能自吸气,不能自吸矿浆,作业间需阶梯配置(落差为300-400mm)。

    ●可与XHF(鑫海浮)型浮选机构成联合浮选机组,作直流槽。

  产 品 应 用 范 围:

   可广泛用于有色金属、黑色金属、和非金属矿物的选别,适合于大、中型浮选厂的粗选和扫选作业。
  产 品 规 格 及 技 术 参 数:




型号 有效容积 (m3) 处理能力 (m3) 叶轮直径 (mm) 叶轮转数 (r.p.m) 鼓风机风压(Kpa) 最大充气量(m3/m2.min) 搅拌用电机功率 (kw) 刮板用电机功率 (kw) 单槽重量 (kg)
BS-K2.2 2.2 0.5-3 420 260 ≥15 2~3 5.5 0.75 1750
BS-K4 4 0.5-4 500 220,230 ≥17 3~6 7.5 0.75 2568
BS-K6 6 1.0-6 650 197 ≥27 4~10 15 1.1 3570
BS-K8 8 1.0-8 650 180,190 ≥21 15 4539
BS-K16 16 2.0-15 750 160,170 ≥27 6~15 30 8131
BS-K24 24 7.0-20 830 154,159 ≥29 8~18 37 9546
BS-K38 38 10.0-30 910 141 ≥34 10~20 45 11107



订购须知:

1、订货必须注明名称、型号、规格。

2、需说明给矿方向,否则一律按左进料制造。

3、中矿管、排矿管按用户要求和提货的流程图配件安装,否则不供给。

-----------------------------------------------------------------------------------------------------------------
