一、滚筒筛沙机性能特点: 1 、筛孔不易堵塞。 2 、运行平稳,噪声较低。 3 、结构简单,维修方便。 4 、整机可靠性高,一次性投资较少。 5 、采用特制筛网,筛分效率高,使用寿命长 。

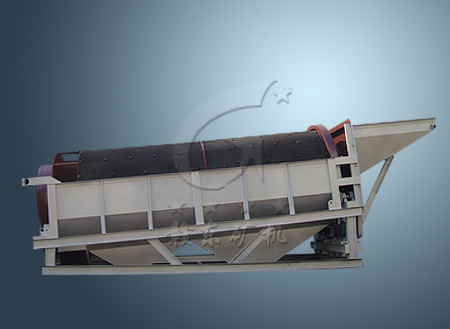

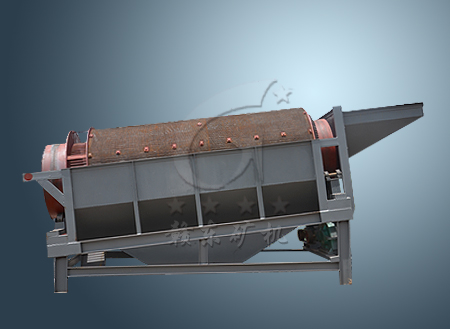

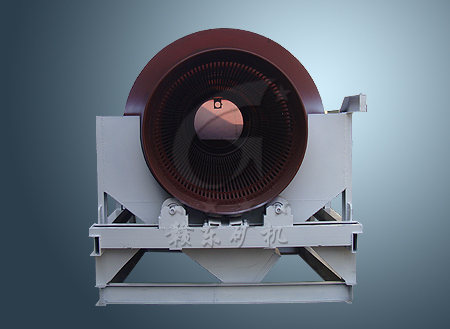

滚筒筛是由滚筒、机架、漏斗、减速器、电动机五个部分成。矿物进入滚筒后,一方面随着滚筒转动而被筛选,一方面粒度大的石料沿着滚筒的斜度向前流动,通过不同网目的的筛网逐渐被筛出。不大的石料筛出后落入各自的漏斗,然后由人工运出或自流送往成品堆。 滚筒筛做工精细,坚固耐用,钢架以型钢焊接,漏斗容积大,为钢板接而成。设有多个漏斗分别出料。漏斗嘴子以法兰连接,可向两侧或一侧料,便于拉运或自流,提高了产量,防止堵料磨损筛网,耽误生产。

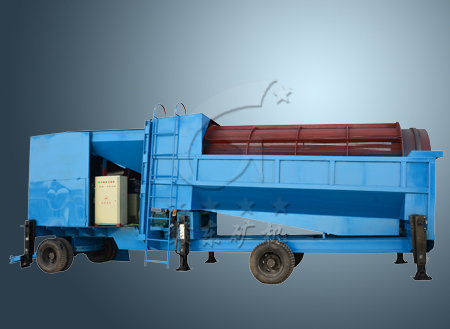

适宜筛分各种性质的物料如:砂金矿、煤、焦炭、白灰等潮湿易堵塞物料,筛下产品****<100mm,中间10~50mm,最细可达 ≤3mm以下 。 上图为移动式滚筒筛(含动力、供水系统)
处理量 t/h
功率 kw
筛筒直径 mm
筛筒长度 mm
筛下粒度 mm
外型尺寸 长×宽×高 mm
重量 kg
GT1015
50
4.0
1000
1500
<3~10
3000*1400*2145
2200
GT1020
100
5.5
2000
3460*1400*2145
2800
GT1225
160
7.5
1200
2500
4146*1600*2680
4200
GT1530
250
11
3000
4460*1900*2820
5100
GT1545
350
15
4500
5960*1900*3080
6000
GT1848
450
22
1800
4800
6500*2300*4000
7500
GT2055
600
30
5500
7500*2500*4000
8600
注:1、以上参数以滚筒筛分机给料****<200mm,平均粒径在80mm左右的物料为依据。 2、滚筒筛分机防堵装置按用户要求设置。 3、当滚筒筛分机筛下粒度<3mm时产量相应降低。 4、可根据用户需要定制特殊规格。
