 当前位置:产品中心 > 筛分分级设备 > 螺旋洗矿机/双轴槽式洗矿机

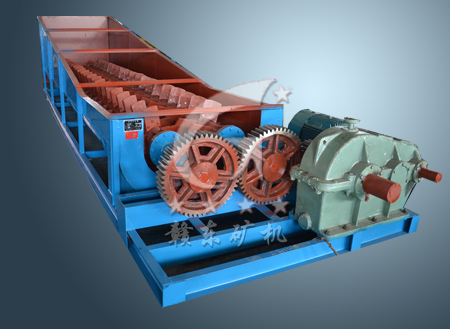

产品名称: 螺旋洗矿机/槽式洗矿机
产品别名: 螺旋洗沙机
规格型号:
推荐等级: ★★★★★


  产 品 概 况:


   本机主要用于洗锰矿、铁矿、磷矿和其它含泥量较大较粘的沙矿。用于锰矿、铁矿及其它低品位矿物的淤泥、污渍的清洗和分离。也适用于洗其他含有难以解决的粘土,泥团或软石的矿物。本机用减速机带动两个螺旋搅拌轴以不同方向旋转,进入槽体的矿物经叶片强力搅拌和清水冲洗,污水从槽尾溢流面排出,洗净的矿物顺着叶片倾角向上排出。

  产 品 结 构 及 材 质:


 采用经久耐用的耐磨铸铁叶片、叶片磨损后更换方便。
 使用重型主轴。
 特大号轴承和齿轮,以确保设备使用寿命得到有效提高。

  产 品 应 用 范 围:



洗矿机亦称选送机,用于选矿工艺执行前含泥矿石清洗,提高后道工艺选矿指标,常用于锰矿、铁矿、石灰石、钨矿、锡矿、硅砂矿等矿物洗矿。根据矿石含泥量、粒度及洗选难易程度,可选择双螺旋,槽式或筒筛式洗矿机。亦用于建筑工地、电站等场地清洗砂石。RXT型洗矿机引进国外技术适用沙、石脱泥。

  产 品 规 格 及 技 术 参 数:


双螺旋叶片式洗矿机技术参数:

型号

Model

螺旋大小

Spiral Dia.

(mm)

旋转速度

Rotating Speed

(r/min)

给矿粒度

Feeding size

(mm)

槽体倾斜度

Tank slope

(o)

产出量

Output

(t/h)

功率

Power

(kw)

重量

Weight

(t)

2RXL320

Φ320×3200

28

≤30

≤12

10

4

0.9

2RXL400

Φ400×4600

23

≤30

≤12

20

5.5

1.9

2RXL540

Φ540×4600

23

≤30

≤12

25

7.5

3.9

2RXL750

Φ750×7600

22.7

≤70

≤12

50

40

17.2

2RXL800

Φ800×7600

22

≤70

≤12

70

45

18.9

2RXL914

Φ914×7600

21

≤70

≤12

100

55

23


RXLK型单、双螺旋洗矿机技术参数及介绍

型号规格

螺旋直径

转速

洗沙 粒度

耗水量

产量

功率

单     位

mm

r/min

mm

m3/h

t/h

kw

t

RXLK508

Φ508

38

≤10

6-40

20-30

5.5

2.8

RXLK610

Φ610

32

≤10

6-50

30-40

7.5

3.7

RXLK762

Φ762

26

≤10

9-63

75

11

4.02

RXLK914

Φ914

20

≤10

10-80

100

11

6.5

RXLK1118

Φ1118

18

≤10

20-168

175

15

8.69

RXLK1500

Φ1500

13

≤10

14-190

220

18.5

16.58

2RXLK762
双螺旋

Φ762

26

≤10

136-182

145

2×11

8.14

2RXLK914

Φ914

21

≤10

120-150

200

2×11

13.5

2RXLK1118

Φ1118

17

≤10

200-250

300

2×15

19.8

一、用途及使用范围

1、用途:RXLK型螺旋洗砂机适用于建筑工地、砂石厂、玻璃厂、水电站等单位用砂石所需的洗选、分级和脱水,同样适用于选矿厂,经磨矿后对矿石的分级。

2、适用范围洗选粒度≤10㎜。

二、工作原理

螺旋洗砂是倾斜布置的水槽下部形成的沉淀,螺旋头部没入沉淀池内,螺旋由电机经减速机减速驱动螺旋旋转,由沉淀池底部多孔板给清洗水,从而完成清洗、脱水和分级三种功能。

清洗:砂石进入沉淀池,在转动的螺旋作用下,使砂石翻滚并相互磨擦,除去覆盖砂石表面上的杂质,同时破坏包覆砂石粒的水气层,以利于脱水,由多孔进入的清水形式上升水流,将比重小的颗粒及其它杂质带到水面经溢流堰流出,完成清洗作用。

脱水:比重大的颗粒沉入水槽底,在水槽底弯板一边。则螺旋将砂石向下推进,由于水槽长度超出下部水线,但有一个合适的长度,在向上推进的过程中,除去砂石中多余的水份,脱出的水从槽底另一侧排水沟流入沉淀池,砂石则从水槽上端排出。

分级:物料的分级是通过将不符合标准要求的细颗粒溢出堰来实现的,其控制办法:调整溢流堰高度及调整螺旋转速。



-----------------------------------------------------------------------------------------------------------------
