 当前位置:产品中心 > 破碎磨矿设备 > 鄂式破碎机

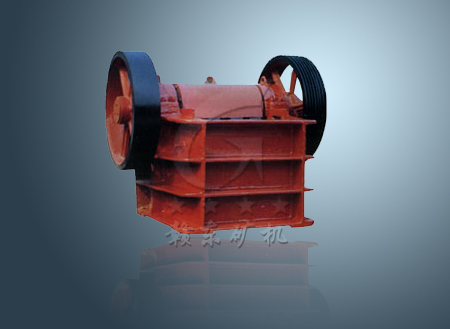

鄂式破碎机
产品名称: 鄂式破碎机
产品别名: 破碎机
规格型号: PE、PEX
推荐等级: ★★★★★


  产 品 概 况:


   鄂式破碎机,具有破碎比大、产品粒度均匀、结构简单、工作可靠、维修简便、运营费用经济等特点。鄂式破碎机广泛运用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多部门,破碎抗压强度不超过320兆帕的各种物料。
   颚式破碎机——又名老虎口。由于这种破碎机的构造简单,工作可靠,所以得到广泛的应用。它使用于破碎硬和中硬的物料。在选矿厂中,多作为粗碎及中碎设备。
   颚式破碎机破碎矿石的过程,加入到颚式破碎机破碎腔(由固定颚板和可动颚板组成的空间)中的物料,由于动颚板作周期性往复摆动,当动颚板靠近固定颚板时,物料受到压碎、劈裂和弯曲折断的作用而被破碎。当动颚板离开固定颚板时,已碎到小于排矿口尺寸的物料,靠其自重从下部排矿口排出。位于破碎腔上部还未破碎到足够小的物料,随之下落到破碎腔的下部,再次受到颚板的作用而继续被破碎。


  产 品 结 构 及 材 质:

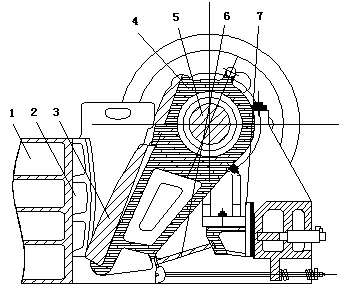

1-机架; 2-固定颚板; 3-活动颚板;
4-动颚; 5-偏心轴; 6-肘板; 7.调整座


   简单摆动颚式破碎机主要是由机架和支承装置,碎矿的工作机构,传动机构,保险装置及排矿口调整装置等几部分组成。
   复杂摆动颚式破碎机主要用于矿石的中碎。但在中、小型选矿厂中,也作为第一段碎矿设备,其给矿口宽度可达900mm,排矿口宽度为10-150mm,生产率为1-450t/h。这种碎矿机的动颚悬挂轴也是偏心轴,因此连杆与动颚合并。动颚板通过滚珠轴承直接悬挂在偏心轴上,偏心轴支承在机架上的两个滚珠轴承中,排矿口的大小用楔块来调节,其肘板也只有一块,衬板分别装在动颚和定颚上,表面都是弧形的。其他零件与简单摆动颚式碎矿机相似。当偏心轴转动时动颚上端运动轨迹为圆形,而下端则为椭圆形轨迹。故称为复杂摆动。它对矿石除有压碎作用外,还有磨剥作用。因此生产率较高,能量消耗也较少。但矿石过粉碎现象比较严重,衬板的磨损也较快。


  产 品 应 用 范 围:


  该系列破碎机主要用于冶金、矿山、化工、水泥、建筑、耐火材料及陶瓷等工业部门作中碎和细碎各种中硬矿石和岩石用。
  该系列破碎机最适宜于破碎抗压强度不高于300MPa的各种软硬矿石,被破碎物料的最大块度不得大于技术参数表所规定

  产 品 规 格 及 技 术 参 数:


型号
进料口(mm)
装料(mm)
排料(mm)
产量(m3/h)
电机功率
重量
PE150x250
150x250
125
10-40
0.6-3
5.5
0.58
PE200x300
200x300
180
15-50
1.2-6
7.5
1.0
PE200x350
200x350
180
18-70
1.8-10
11
1.3
PE250x400
250x400
210
20-60
3-13
15
2.8
PE400x600
400x600
340
40-100
10-34
30
6.5
PE500x750
500x750
425
50-100
20-52
55
11.7
PE600x900
600x900
500
65-160
30-75
55-75
17.625
PE750x1060
750x1060
630
80-140
72-130
110
28
PE900x1200
900x1200
750
95-165
87-164
155
50
PEX150x750
150x750
120
18-48
5-16
15
3.5
PEX250x750
250x750
210
25-60
8-22
22
4.9
PEX250x1000
210
25-60
10-32
30-37
6.5
PEX250x1200
250x1200
210
25-60
13-38
37
7.7
-----------------------------------------------------------------------------------------------------------------
